chef tal-kċina tisjir robot magna tat-tisjir mutur riluttanza swiċċjata Dehru Dehru

chef tal-kċina tisjir robot magna tat-tisjir mutur riluttanza jinqalbu

Deskrizzjoni qasira:

Mutur ta 'riluttanza ta' 800W b'veloċità għolja li jinxtegħel u mutur tal-apparat tad-dar tal-mixer ta 'veloċità ta' 35000rpm

1. Effiċjenza tas-sistema għolja: Fil-firxa wiesgħa ta 'regolazzjoni tal-veloċità tagħha, l-effiċjenza ġenerali hija mill-inqas 10% ogħla minn sistemi oħra ta' regolazzjoni tal-veloċità, u l-effiċjenza għolja hija aktar ovvja f'veloċità baxxa u tagħbija mhux ratata.

2. Firxa wiesgħa ta 'regolazzjoni tal-veloċità, tħaddim fit-tul b'veloċità baxxa: Jista' jaħdem taħt tagħbija għal żmien twil fil-medda minn żero għal veloċità massima, u ż-żieda fit-temperatura tal-mutur u l-kontrollur hija inqas minn dik tal-rata tagħbija.

3. Torque tal-bidu għoli, kurrent tal-bidu baxx: meta t-torque tal-bidu jilħaq 150% tat-torque nominali, il-kurrent tal-bidu huwa biss 30% tal-kurrent nominali.

Ibgħat email lilna

Dettall tal-Prodott

Tags tal-Prodott

Parametri tal-Mutur

Vultaġġ Operattiv	DC300V
Kurrent nominali	2.8±10%A
Kurrent massimu	5.4A
Vultaġġ tal-bidu	DC23V ~ 25V
qawwa nominali	700±10%W
Veloċità ratata	35000±10% RPM
Qawwa inattiva	<100W
numru ta' arbli	2
torque	0.2NM
effettività	80% ± 10%
kommutazzjoni	Assjali CW
storbju	96dB MAX, <30cm
piż	1.68Kg
li jkollhom	2 ball bearings
kontroll	Sensor tas-sala
Installa	muntatura tal-ħanek

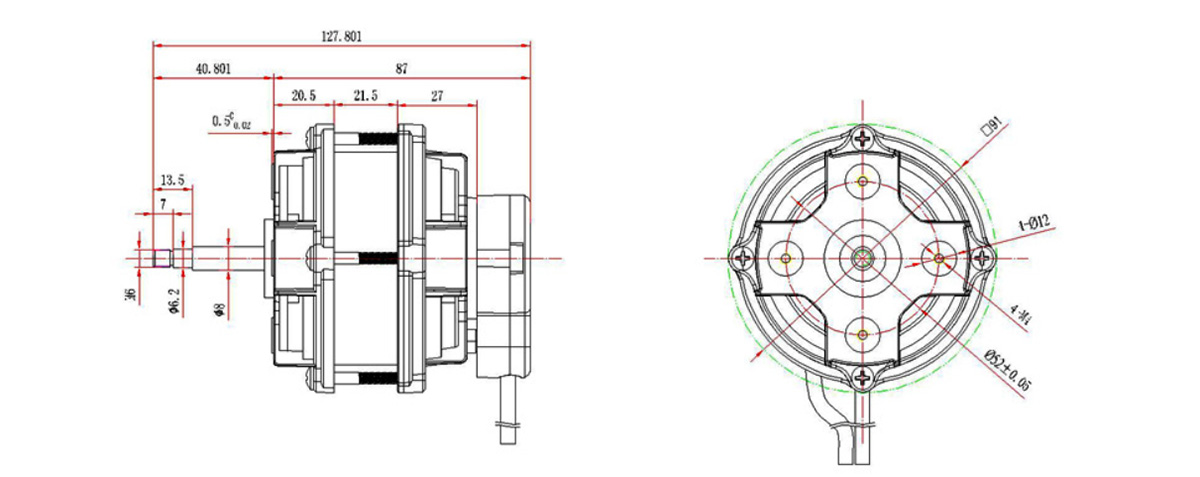

Struttura tal-Mutur

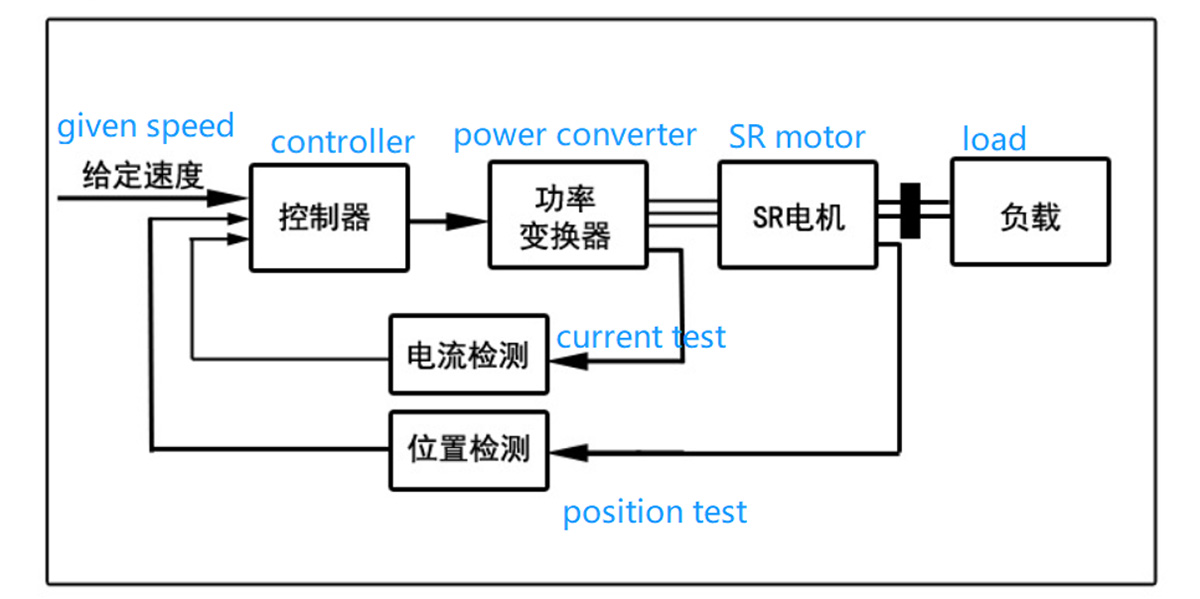

1. Il-kompożizzjoni tas-sistema tas-sewqan tal-mutur ta 'riluttanza maqluba
Is-sistema tas-sewqan tal-mutur ta 'riluttanza maqluba (SRD) hija magħmula prinċipalment minn mutur ta' riluttanza maqluba, konvertitur tal-enerġija, kontrollur u detector.

2.Mutur ta 'riluttanza maqluba
Muturi SR jistgħu jiġu ddisinjati fi strutturi ta 'fażi waħda, żewġ fażijiet, tliet fażijiet, erba' fażijiet u multi-fażijiet b'numri ta 'fażi differenti, u hemm struttura b'snien wieħed għal kull arblu u struttura b'ħafna snien għal kull arblu, arja axjali vojt, vojt ta 'l-arja radjali u vojt ta' l-arja assjali.Struttura ta 'vojt ta' l-arja ibrida radjali, rotor ta 'ġewwa u struttura ta' rotor ta 'barra, muturi SR taħt tliet fażijiet ġeneralment m'għandhomx kapaċità ta' startjar waħdu.Numru kbir ta 'fażijiet huwa ta' benefiċċju biex titnaqqas il-varjazzjoni tat-torque, iżda jwassal għal struttura kumplessa, ħafna apparati ewlenin ta 'swiċċjar u żieda fl-ispiża.Fil-preżent, l-istruttura b'żewġ fażijiet 6 /4-pole u l-istruttura ta 'erba' fażijiet 8 /6-level huma użati ħafna.

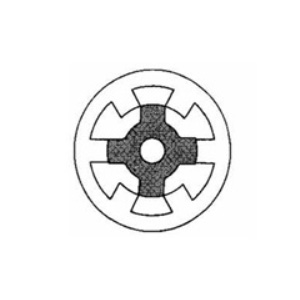

Struttura regolari 3-fażi
Mutur SR polari 6/4

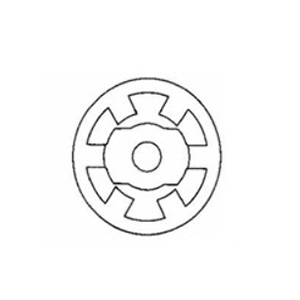

3-fażi 6/2
mutur SR polari

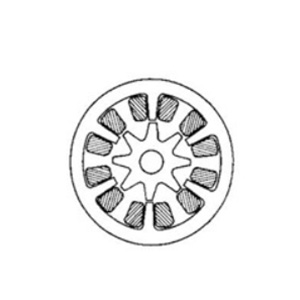

3-fażi 6/8
mutur SR polari

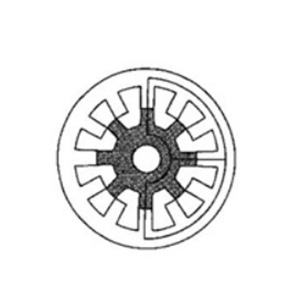

3-fażi 12/8
mutur SR polari

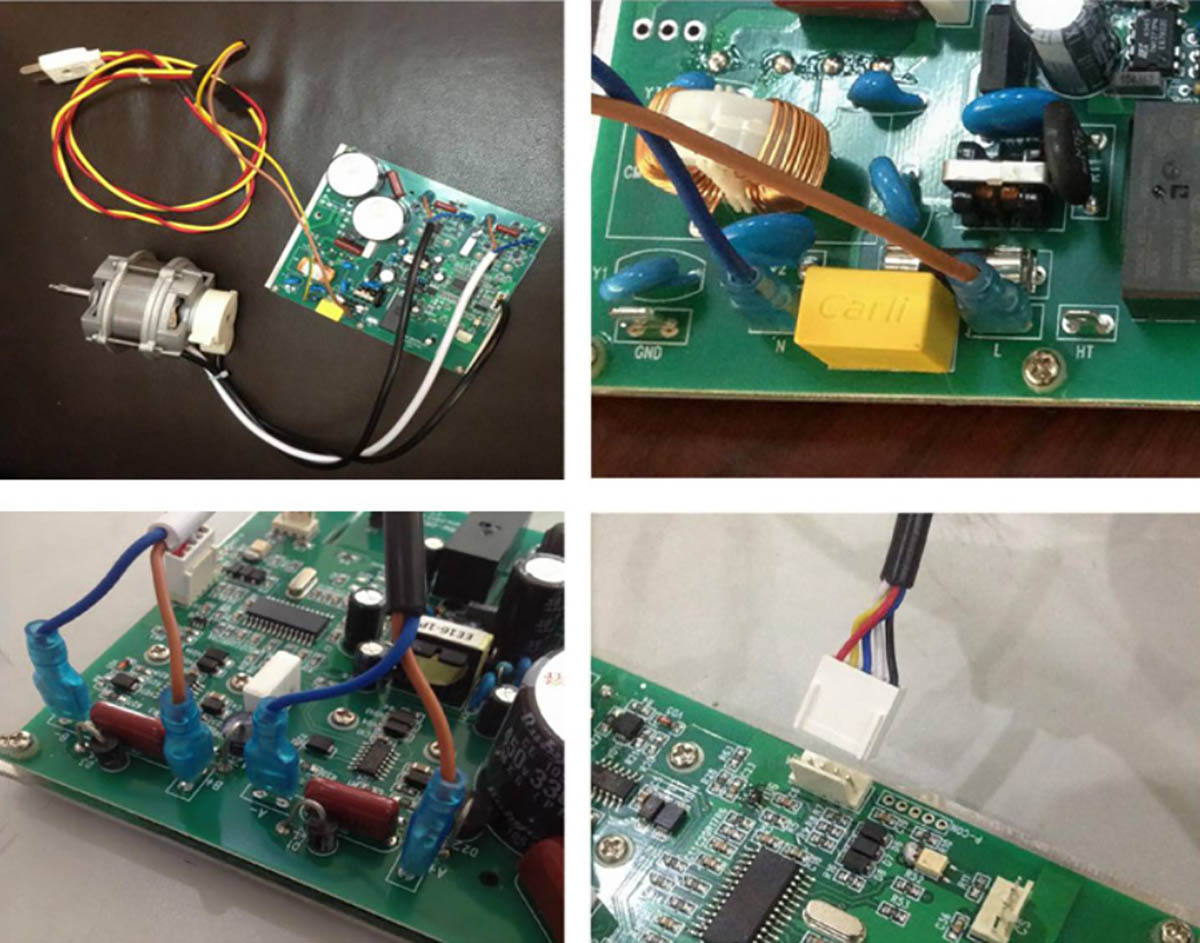

3. Dijagramma tal-wajers fiżiċi tal-mutur u tas-sewwieq

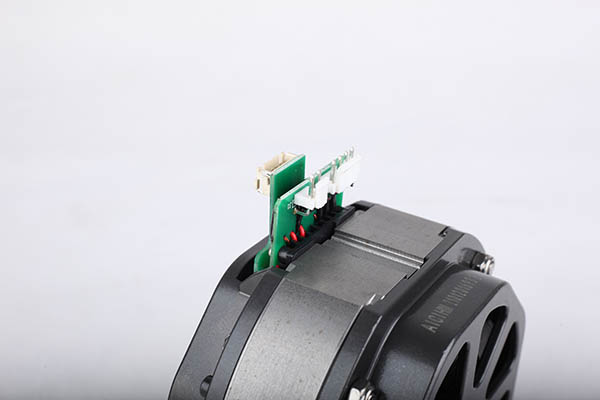

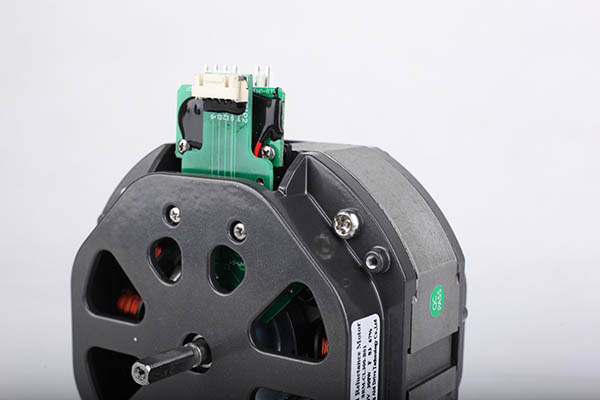

Ritratt tal-Prodott

Wiring tal-fażi tal-mutur

Iswed (Kannella /A+ Blu /A-), Abjad (Kannella /A+ Blu /A- ), tul tal-wajer L=380 ± 50mm
Wajer tal-wajer tas-sala:
Aħmar (+5V), iswed (GND), isfar (SA), blu (SB), abjad (SC), tul tal-linja L= tul tal-linja L=380 ± 50mm
Ħażna: 5 ℃ ~ 40 ℃, umdità <90%
Klassi ta 'insulazzjoni: F
Il-coil bla xquq idur għal 3 minuti f'130% tal-vultaġġ nominali.
Ħajja tax-xogħol: 2000 siegħa taħt kundizzjonijiet tax-xogħol normali.
L-ispostament axjali għandu jkun inqas minn 0.02mm meta l-mutur ikun qed jaħdem.

Karatteristiċi tal-mutur

1.Effiċjenza għolja tas-sistema: Fil-firxa wiesgħa ta 'regolazzjoni tal-veloċità tagħha, l-effiċjenza ġenerali hija mill-inqas 10% ogħla minn sistemi oħra ta' regolazzjoni tal-veloċità, u l-effiċjenza għolja hija aktar ovvja f'veloċità baxxa u tagħbija mhux ratata.
2.Firxa wiesgħa ta 'regolazzjoni tal-veloċità, tħaddim fit-tul b'veloċità baxxa: Jista' jaħdem taħt tagħbija għal żmien twil fil-medda minn żero għal veloċità massima, u ż-żieda fit-temperatura tal-mutur u l-kontrollur hija inqas minn dik tat-tagħbija ratata.
3.Torque tal-bidu għoli, kurrent tal-bidu baxx: meta t-torque tal-bidu jilħaq 150% tat-torque nominali, il-kurrent tal-bidu huwa biss 30% tal-kurrent nominali.
4. Jista 'jibda u jieqaf spiss, u jaqleb bejn rotazzjoni 'l quddiem u b'lura: jista' jibda u jieqaf ta 'spiss, u jaqleb bejn rotazzjoni 'l quddiem u lura ta' spiss.Meta jkun hemm unità tal-ibbrejkjar u l-qawwa tal-ibbrejkjar tissodisfa r-rekwiżit tal-ħin, il-bidu-stop u l-iswiċċjar bil-quddiem-reverse jistgħu jilħqu aktar minn 1,000 darba fis-siegħa.
5. Kapaċità qawwija ta 'tagħbija żejda: meta t-tagħbija tkun ħafna akbar mit-tagħbija ratata għal żmien qasir, il-veloċità tinżel, il-qawwa massima tal-ħruġ tinżamm, u ma jkun hemm l-ebda fenomenu ta' kurrent żejjed.Meta t-tagħbija terġa 'lura għan-normal, il-veloċità terġa' lura għall-veloċità stabbilita.
6.Is-saħħa mekkanika u l-affidabbiltà huma ogħla minn tipi oħra ta 'muturi.Ir-rotor m'għandux kalamiti permanenti u jista 'jkollu żieda fit-temperatura permessa ogħla.
